Hoe de staalconstructie het project samenhoudt
De Stalen Kern Ontwerpen
De drie Silos begonnen als tanks — betonnen muren gemaakt om water vast te houden. Nu geven we ze nieuw leven met grote toevoegingen. Dat betekent nieuwe belastingen: vloeren, kantoren, parken, bruggen. Om al dat gewicht te dragen hebben we een stalen structuur binnenin en bovenop ontworpen. Buiting Staalbouw levert de volledige staalconstructie: van interne frames tot dakconstructies.
In elke silo plaatsen we vakwerk overspanningen die tegen de bestaande betonnen muren (penanten) rusten. Deze overspanningen zijn meer dan 5 meter hoog en wegen meer dan 20 ton. Ze verbinden met de betonnen muren bij zes versterkte verticale ribben (penanten) die over de volledige hoogte lopen.

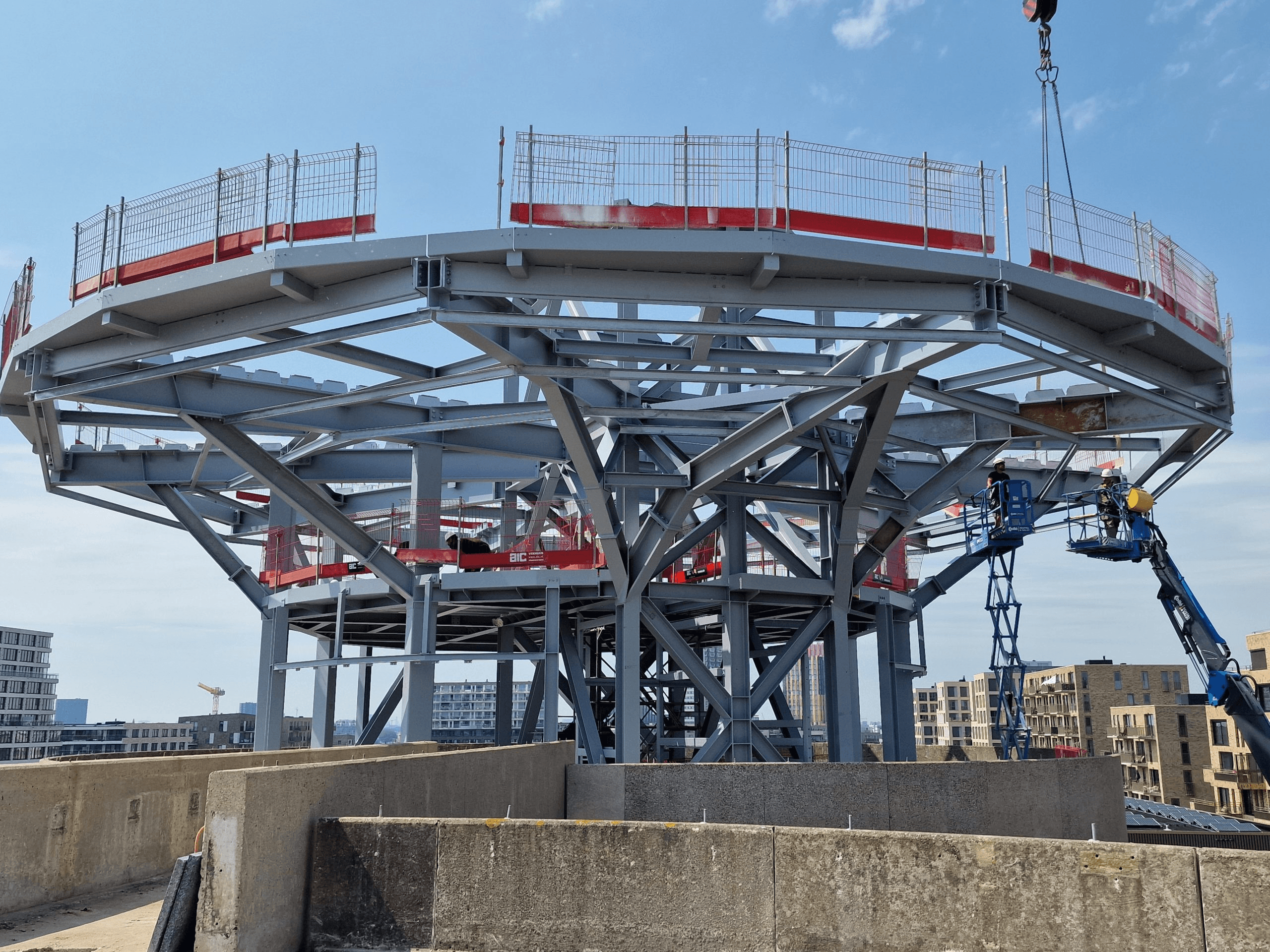

Daarboven ondersteunt een 'tafel' stalen systeem de dakconstructies en de toegevoegde vloeren. Een groot deel van het gewicht wordt teruggevoerd in de silo muren — op die manier worden de muren structurele partners, niet alleen containers.
Een centraal stalen kern (stabiliteitskern) en nek (halsconstructie) rijzen door het midden omhoog. Vanaf daar liggen de nieuwe kantoorfloeren en dakverbindingen.
We hebben ook kolommen onder de kern toegevoegd om een deel van de last te dragen — deze staan op platen die verankerd zijn in een nieuw gemaakte vloerplaat.
Versterken & Aanpassen van Oud naar Nieuw
Omdat de oorspronkelijke silos voor zeer verschillende belastingen (bezinktanks, gelijkmatige gewichtsverdeling) werden gebouwd, moesten we krachten omleiden. De nieuwe functies creëren andere spanningen — geconcentreerd, asymmetrisch, dynamisch.
Om krachten correct te verspreiden, hebben we doelbewuste openingen (sparingen) in de onderste wandsecties gesneden. Dat stelt de nieuwe verdikte vloerplaat (70 cm) in staat om samen te werken met de wand. Verbindingen (stiften) binden oud beton en nieuwe plaat zodat ze structureel als één gedragen.
De voorgespannen kabels die oorspronkelijk in de muren zaten, worden door de openingen behouden. Dat was cruciaal.
Kortom: we hebben vloeren versterkt, muren herwerkt en belastingen gebalanceerd — zodat de muren, staal en nieuwe platen samen de verantwoordelijkheid delen.
Vloeren, Stalen Platen & Efficiëntie
In de toevoegingen en bovenste niveaus gebruiken we ComFlor staal-dek betonvloeren (typen 95, 100, 210+). Deze vloeren zijn prefab op maat gemaakt in de fabriek van Buiting, wat het werk op locatie versnelt.
ComFlor is hier ideaal vanwege zijn flexibiliteit: gebogen vormen, onderbroken overspanningen, uitkragingen. En het gewicht is relatief laag vergeleken met alternatieven.
Omdat de stalen platen verborgen en structureel geïntegreerd zijn, zorgen ze ook voor schone zichtbare oppervlakken in de afgewerkte ruimte.
Veiligheid, Certificering & Kwaliteit
De staalconstructie is ontworpen om aan hoge normen te voldoen. Het project moet BREEAM “Outstanding” certificering behalen.
Buiting werkt onder EN 1090-1 uitvoeringsklasse 4 — een van de hoogste niveaus — om sterkte, laskwaliteit, duurzaamheid te garanderen.
Elke component, verbinding, lasnaad en coating is ontworpen voor veiligheid, duurzaamheid en prestatie onder alle belastingen: wind, belasting in gebruik, thermische uitzetting, dynamisch gebruik.
Het Resultaat: Een Sterk Kader, Klaar voor Gebruik
De staalconstructie stelt ons in staat vele vloeren, daken, bruggen, hallen toe te voegen — allemaal zonder de oorspronkelijke betonconstructie te overbelasten. Omdat het ontwerp zowel oude als nieuwe materialen samen gebruikt, blijven de Silos trouw aan hun industriële erfgoed terwijl ze moderne, flexibele ruimtes worden.
Dit is engineering die je niet ziet — verborgen in de structuur — maar zonder zou het onmogelijk zijn dat de Silos transformeren tot wat ze zullen worden.
Staal houdt de toekomst overeind — sterk, nauwkeurig, blijvend.
